搭建模组滑台的反向间隙的排查方法

作者:   发布时间:2019/7/31 9:14:20   浏览次数:1

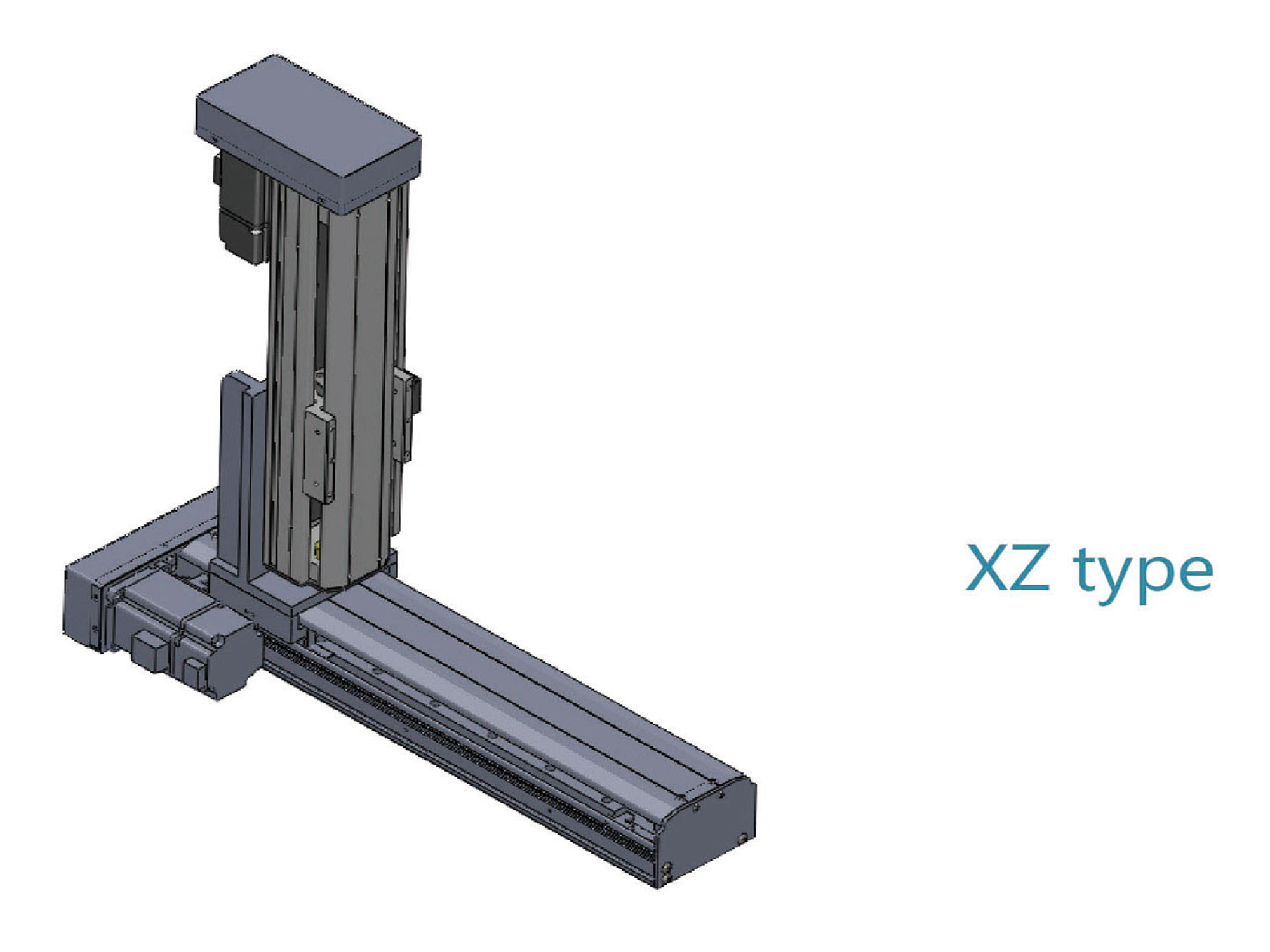

十字模组滑台的应用在激光焊接机，插线机，打孔机，涂胶机，机械手，搬运，检测装置，大型数控机床及实用教学等领域。在做反向间隙检测前应做好以下各项检查。

1. 检查导轨间隙，一般设备应小于0.015mm.

2. 检查丝杠支撑与床身的连接是否有松动以及轴承是否损坏，丝杠转动是否灵活。

3. 检查滚珠丝杆的预紧力，检查轴向窜动值，一般磨床设备应小于0.008mm.

4. 检查传动系统，如联轴器是否可靠，有无松动打滑，皮带的松紧程度等。

5. 检查前应确保待测机械清洁，润滑良好。

6. 检测时为避免惯性造成模组滑台前冲的影响，应以低速（把倍率降到最低）或以改设备的工作速度移动。



   方法一：

   1.将系统置于手动状态，用手轮控制移动，将倍率设置为手轮每变化一步，进给0.1mm（根据实际情况设置），配合百分表观察运动情况。

   2.将移动至适当位置后，把百分表座置于导轨上，表头置于与运动方向垂直的面上，对好百分表，以此为起始点做正向移动（即与从原始位置移至此起始点的方向同向），手轮每变化一步，移动的实际距离L=L1=L2=L30.1mm,表明定位精度良好。

   3.测方向间隙，令手轮反向移动，当手轮转动n步后才开始往回移动，则反向间隙为n×0.1mm

方法二：

1.先将运行至大致为行程中段的位置，百分表座置于待测的导轨上，表头垂直置于与运动方向垂直的面上。

2.将数控系统置于手动方式，设定手动单步进给步长为1mm，即每进给一次为移动1mm。

3.百分表置零：如表头置于左侧，令其向负方向移动1mm，百分表指针旋转一圈，将表对零。

4.令机械继续向负方向移动1mm。不动百分表，读取百分表与零的差值，即为反向间隙。

随着工业技术的迅猛发展，对十字模组滑台的设计和制造要求也越来越高。
